静电喷粉设备的组成

简介

静电喷粉设备由喷涂室、排风系统、粉末回收装置、筛粉、供料器等组成。静电喷漆室与溶剂型喷漆室相似，只是底部不同，底部形状应设计成不堆或局部少堆粉末的形状。为防止粉末从室体的出入口飞散到车间内，在喷粉室外侧设置外室，方便涂料装卸和清扫。

结构用途

　　喷粉室排风的风速和换气量与作业环境、粉尘爆炸浓度下限及涂着效率等有关，需综合考虑。干式喷漆室的排风口设在喷粉室下方，呈漏斗形，通过吸风管从侧面吸入回收装置。这种装置比较简单，仅用于小批量生产。在大批量生产的情况下，在喷粉室的下方应设振动、自动切板等，这样可以自动地、均匀地将粉送入回收装置。粉末的回收装置有袋式过滤器、烧法过滤板及旋风分离器三种。旋风分离器的上部为圆筒形，下部为圆锥形。喷粉室内含有粉末的空气通过抽风机送到分离器上侧进风管，以切线方向进入旋风分离器，由于离心力的作用，使粉末下降在锥形底部被回收。旋风分离器进气口风速为20～25m/s，产生的离心力可分离出小于5μm的颗粒。旋风分离器的性能与其结构有关，在实际生产中，常用一种多单元小旋风分离器回收系统，即将许多小直径（6-9个）的旋风分离器并联在一起，组成一个整体。其回收效果要比处理同样气体的大旋风分离器好。但在设计时，一定要使众多的小旋风分离器气流均匀。

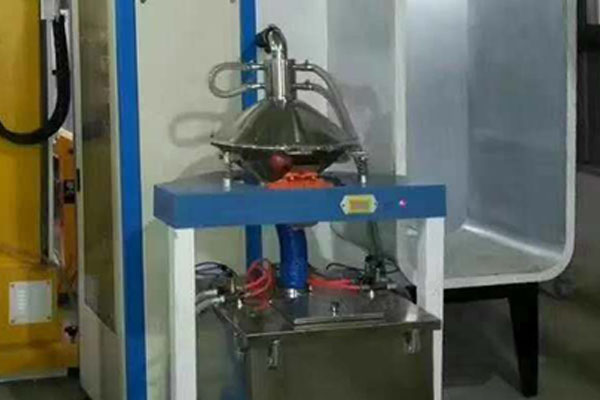

静电喷粉设备
