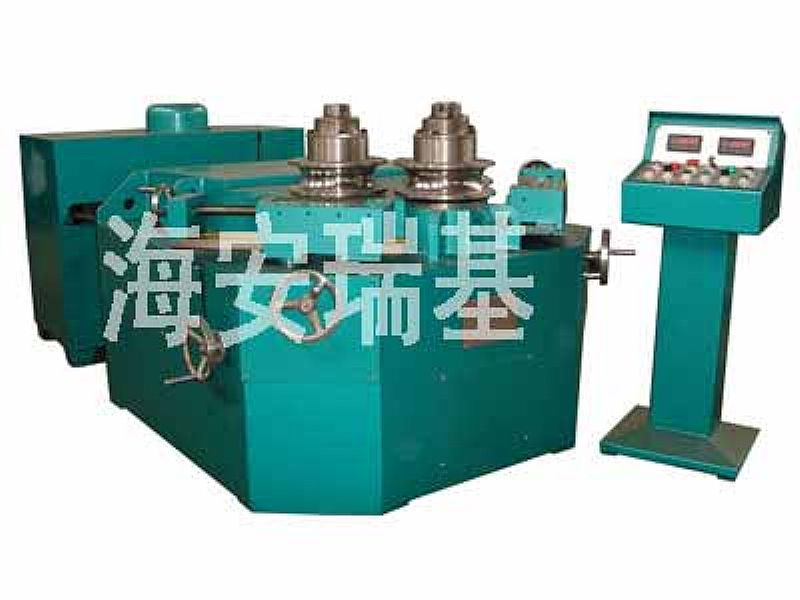

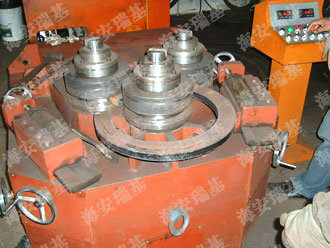

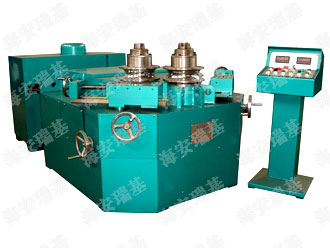

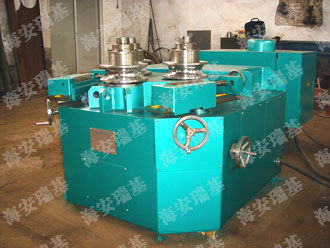

　　型材弯曲机分平弯和立弯两种，是弯曲扁钢、方钢、圆钢、角钢、I型钢、H型钢、方管、矩形管、圆管等型材的最新、最先进的机器。三辊都是主动辊、有三个独立的液压马达驱动，卷制速度快、效率高。型材弯曲机为弧线下调式型材卷弯机，机器的两个边辊为主传动辊，也可以三个工作辊为主传动辊，上辊位置固定，两个边辊围绕因定回转中心作弧线升降动动，液压控制，位移液晶显示，有利于控制型材成形过程，两侧高有托辊装置，保证非对称截面型材的卷制质量。可根据用户的要求订制不同的模具。

　　型材弯曲机特点：可一次上料完成型材的预弯，卷圆和校圆工序；型材弯曲机结构先进，功能全，可根据用户使用情况立放或卧放。

　　W24S型材弯曲机

技术参数		W24S
		6	16	30	45	75	100
型材最大抗弯截面模量		6	16	30	45	75	100
卷板速度（m/min）		6				5
型材屈服极限（mpa）		△S=250
	最大截面mm	40×5	70×8	80×8	90×10	100×10	120×12
	最小弯曲直径mm	800	1000	1200	1500	2000	2500
	最小截面mm	20×3	30×3	35×3	36×5	38×4	40×5
	最小弯曲直径mm	400	550	560	600	600	720
	最大截面mm	50×5	80×8	90×10	100×10	120×12	140×16
	最小弯曲直径mm	800	1000	1100	1300	1600	1800
	最小截面mm	20×3	30×3	35×3	36×5	38×4	45×5
	最小弯曲直径mm	400	550	500	600	700	760
	槽钢型号	8	12	16	20	25	28
	最小弯曲直径mm	600	800	800	1000	1100	1700
	槽钢型号	8	12	16	20	25	28
	最小弯曲直径mm	700	900	1000	1150	1600	1700
	最大截面mm	100×18	150×25	180×25	200×30	220×40	250×40
	最小弯曲直径mm	600	700	800	900	1000	1200
	最大截面mm	50×12	75×16	90×20	100×25	110×40	120×40
	最小弯曲直径mm	500	760	800	1000	1100	1300
	最大截面mm	42×4	76×4.5	89×5	89×8	114×5	159×5
	最小弯曲直径mm	500	750	900	900	1200	2000
	最大截面mm	38	52	62	75	85	90
	最小弯曲直径mm	450	600	600	800	1000	1100
	最大截面mm	45×3	60×4	70×4	80×6	90×8	100×10
	最小弯曲直径mm	750	900	1000	1200	1600	2000
价格（万元）		9	18	26	35	44.5	51

技术参数		W24S
		140	180	260	320	400	500
型材最大抗弯截面模量		140	180	260	320	400	500
卷板速度（m/min）		5	4
型材屈服极限（mpa）		△S=250
	最大截面mm	140×16	150×16	160×16	180×14	200×18	200×20
	最小弯曲直径mm	2400	2600	2600	3600	3600	4000
	最小截面mm	50×5	50×6	60×6	70×6	75×6	85×6
	最小弯曲直径mm	1000	1200	1200	1500	1400	1600
	最大截面mm	150×16	160×16	180×14	200×18	200×24	250×25
	最小弯曲直径mm	2200	2000	2500	3600	3600	4000
	最小截面mm	50×5	50×6	60×6	70×6	75×6	85×6
	最小弯曲直径mm	800	1000	1000	1300	1500	1600
	槽钢型号	30	32	36	40	45	50
	最小弯曲直径mm	1200	1500	1800	2000	2000	2400
	槽钢型号	30	32	36	40	45	50
	最小弯曲直径mm	1700	1800	1800	2000	2000	2400
	最大截面mm	280×50	300×50	330×50	360×60	400×75	500×76
	最小弯曲直径mm	1300	1500	1900	2000	2400	2400
	最大截面mm	150×40	180×30	190×40	190×50	200×50	200×60
	最小弯曲直径mm	1500	2000	2000	2400	2200	2500
	最大截面mm	168×6	168×8	219×8	245×8	273×8	323×10
	最小弯曲直径mm	2000	2000	3500	3000	3500	4200
	最大截面mm	100	110	120	135	150	160
	最小弯曲直径mm	1200	1300	1350	1800	2000	2000
	最大截面mm	125×10	140×10	150×10	165×10	180×12	200×12
	最小弯曲直径mm	2500	3000	3000	3500	3500	5000
价格（万元）		70.2	82	108	128	143	160

注：表中价格为参考价，预购用户可联系商谈。

 　　型材弯曲机产品用途：我公司生产的型材弯曲机是目前国内外较为先进的型材成型设备，被广泛应用于石油，化工，钢构，机械制造等及其他行业各种园形法兰的制作。
